晶圓搬運:微米級定位,守護“脆弱世界”的穩定

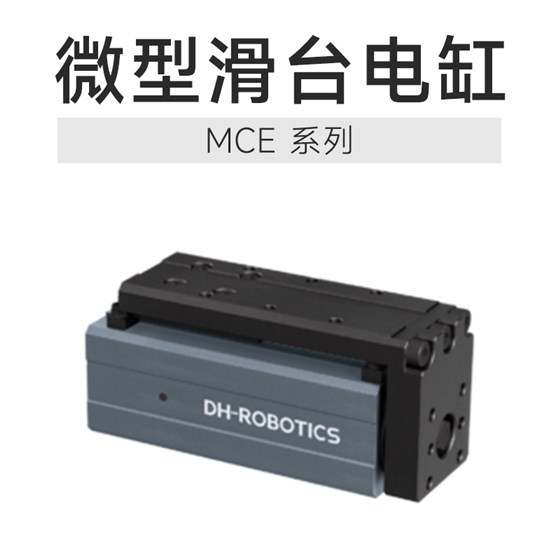

晶圓是半導體制造的“基石”,但其厚度僅0.5-1毫米,且表面布滿微米級電路結構,搬運過程中任何微小振動或定位偏差都可能導致劃傷或電路損壞。微型伺服電缸通過集成高分辨率編碼器(分辨率可達0.1微米)與閉環控制算法,實現了晶圓搬運機械臂的“毫米級運動范圍、微米級定位精度”。例如,在12英寸晶圓傳輸系統中,電缸驅動真空吸盤以0.1毫米/秒的速度平穩接近晶圓,接觸瞬間通過力反饋傳感器將夾持力精準控制在0.5-2牛范圍內,避免因過壓導致晶圓破裂。同時,其毫秒級響應特性可快速補償機械臂運動中的慣性誤差,確保晶圓從存儲盒到加工腔體的轉移過程中,位置偏移量小于±1微米,為后續光刻、蝕刻等工序提供穩定基礎。
芯片封裝:納米級壓合,打造“無縫連接”的精密
芯片封裝是保護核心電路、實現電氣連接的關鍵環節,其中倒裝芯片(Flip-chip)封裝需通過精密壓合將凸點(Bump)與基板焊盤對齊并施加均勻壓力。微型伺服電缸在此過程中扮演“壓力管家”角色:其內置力傳感器可實時監測壓合力(范圍0.1-100牛),并通過PID控制算法動態調整電缸位移,確保壓力波動小于±0.5%。在某先進封裝產線中,該技術使200微米間距的凸點壓合良率從95%提升至99.9%,同時避免了傳統氣動壓合因壓力不均導致的虛焊問題。此外,電缸的微步進功能(最小步距0.1微米)可實現壓合過程的“軟著陸”,防止芯片因沖擊力受損。
光刻設備:亞微米級調節,點亮“納米時代”的精度
光刻機是半導體制造的“心臟”,其光學平臺的定位精度直接影響圖案轉移質量。微型伺服電缸被廣泛應用于光刻機的物鏡調焦、掩模版對位等模塊,通過壓電陶瓷與滾珠絲杠的復合驅動結構,實現光學元件的亞微米級(<0.1微米)調整。例如,在極紫外(EUV)光刻機中,電缸需在真空環境下以納米級精度調節反射鏡角度,補償因熱變形或振動引起的光路偏差。其低摩擦設計與高剛性結構有效抑制了機械諧振,確保調節過程無超調振蕩,為7納米及以下制程的穩定量產提供了關鍵支撐。
從晶圓廠的“無人車間”到光刻機的“納米戰場”,微型伺服電缸正以“微米級身軀”承載著半導體制造的“精密使命”。它不僅是運動控制的執行者,更是連接物理世界與數字工藝的“智能接口”,為摩爾定律的持續演進注入著源源不斷的動力。
